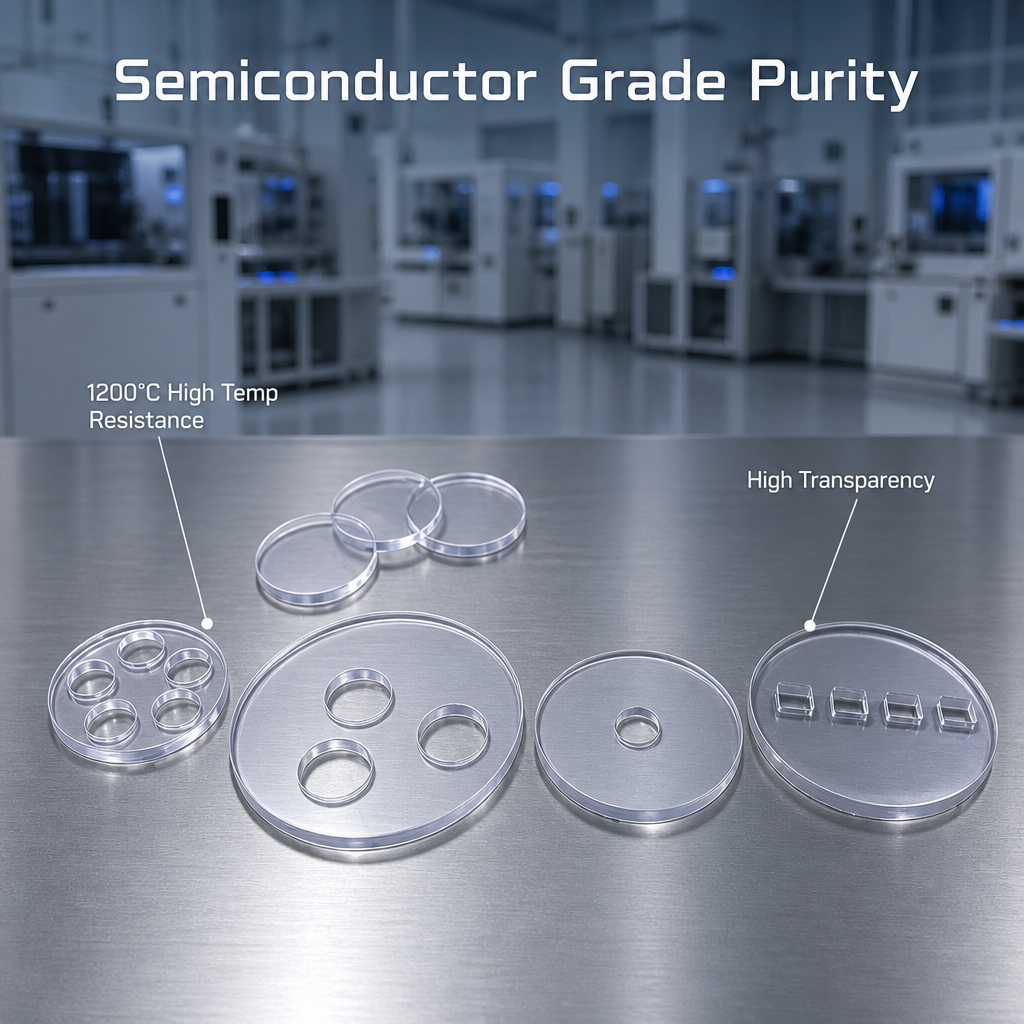

Kwartsgasdiffusieplaat met meerdere gaten voor New Energy Research Laboratory-sara
Gepubliceerd op: September 12, 2026
Multi-array geboorde kwartsplaat voor brandstofcel-gasdiffusietestbank
Achtergrond van de klant: Overzees universitair onderzoekslaboratorium voor nieuwe energie Klantvereiste: Kwartsglasplaat met zeshoekig aangebrachte doorlopende gaten, openingsbereik 2 mm-8 mm, werktemperatuur tot 1100 °C, geen vervorming onder cyclische hoge temperatuuratmosfeer. Vlakheid en nauwkeurigheid van de gatpositie hebben een directe invloed op de uniformiteit van de gasdiffusie voor R&D-experimenten met brandstofcellen.
Onze oplossing: Gebruik zeer zuivere JGS1-kwartsgrondstof. Programmagestuurd CNC-ultrasoon boren voor zeshoekige gaten, gevolgd door spanningsvrij gloeien en dubbelzijdig optisch polijsten. Strikte gatafstandtolerantie ±0,03 mm.
Projectresultaat: De uniformiteit van de gasdiffusie bereikt meer dan 94%. De plaat heeft zeven maanden lang ononderbroken cyclische hogetemperatuurexperimenten uitgevoerd zonder barsten of vervorming. Het laboratorium plaatst herhaalbestellingen voor vervolgonderzoeksbatches.
Casestudy 2: Microgeboorde kwartsvacuümdraagplaat voor fabrikant van optische apparatuur
Titel: Precisie microgatgeboorde kwartsvacuümplaat voor optische coatingapparatuur
Klantachtergrond: Europese fabrikant van optische apparatuur Klantvereiste: Dikke kwartsplaat met dichte microgaten voor vacuümadsorptie. Diafragma 0,3 mm, gatafstand 1,5 mm. Geen microscheurtjes rond gaten. De plaat werkt onder vacuüm en een omgeving met hoge UV-straling voor positioneringsarmaturen met lenscoating. Traditioneel mechanisch boren brengt gemakkelijk chippen en verborgen microscheurtjes met zich mee.
Onze oplossing: Picoseconde laserprecisieboren met gradiëntenergieparameter om de door hitte beïnvloede zone te minimaliseren. Chemisch polijsten na het proces en volledig uitgloeien. Elk gat wordt geïnspecteerd onder een metallurgische microscoop.
Projectresultaat: Geen microscheurtjes in de rand aangetroffen tijdens de acceptatietest. De vacuümadsorptieprestaties voldoen volledig aan de machinespecificaties. De klant draagt de gehele inkoop van kwartscomponenten van dit type over aan ons bedrijf na monstervalidatie.
Casestudy3: Kwartsplaat met op maat gemaakte positioneringsgaten voor halfgeleider hulparmatuur
Titel: Geboorde kwartsglasplaat met meerdere positioneringsgaten voor halfgeleiderwaferverwerkingsarmatuur
Klantachtergrond: Aziatische leverancier van halfgeleiderapparatuur Klantvereiste: Rechthoekige kwartsplaat met meerdere doorgaande gaten voor positionering. Strenge maattolerantie voor de locatie van gaten; gat binnenwand glad zonder bramen. Het onderdeel wordt gebruikt in een diffusieoven met hoge temperatuur, waarvoor materiaal met een hoge zuiverheidsgraad nodig is zonder risico op contaminatie.
Onze oplossing: JGS2 kwartssubstraat van optische kwaliteit. CNC-precisieboren + fijn polijsten van de binnengaten. Volledig spanningsvrij gloeien na de bewerking. Lever een volledig inspectierapport met volledige afmetingen bij verzending.
Projectresultaat: Passeer de inkomende kwaliteitscontrole van de klant tijdens de eerste proef. De kwartsplaat werkt stabiel in een hogetemperatuuroven zonder problemen met deeltjesvervuiling. Samenwerking op lange termijn op het gebied van batchlevering tot stand gebracht.
