Opacare kwartsperforeerde platen: materialen voor het afschermen tegen thermische straling met een hoge reflectiviteit voor halfgeleider-Mia

Projectoverzicht

• Klant: Koreaanse fabrikant van componenten voor fotovoltaïsche apparatuur

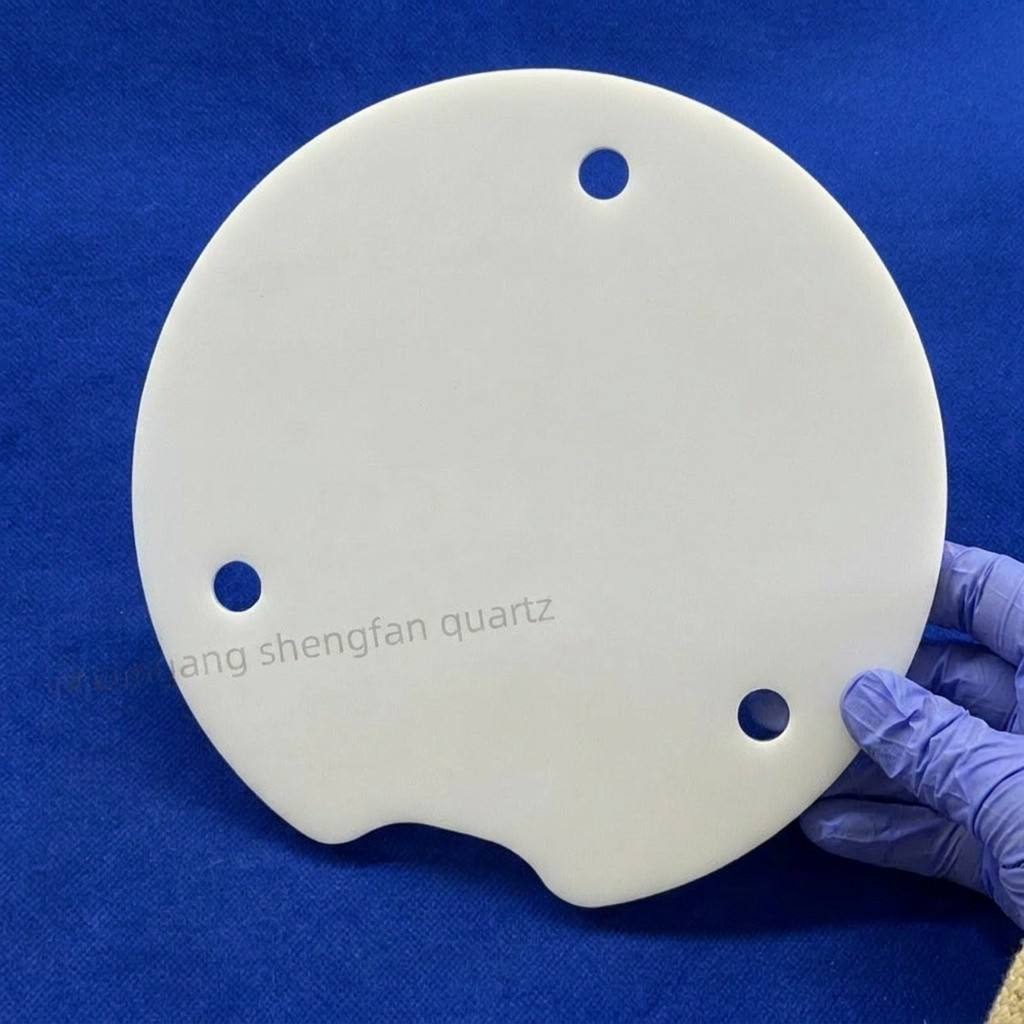

• Product: Opaak kwarts geperforeerde platen (voor thermische stralingsafscherming in PECVD-ovens)

• Leverancier: Lianyungang Shengfan Quartz Products Co., Ltd.

• Materiaal: Hoogzuiver opaak (melkachtig/opalescent) kwarts

• Belangrijkste eigenschappen: Infrarood reflectiviteit ≥ 85%, thermische geleidbaarheid ≤ 1,4 W/m·℃

• Toepassing: Thermische isolatievoeringen voor grafiet susceptors in fotovoltaïsche PECVD-buisovens, thermische stralingsafschermingslagen voor diffusieovens, beschermende voeringen voor hittebehandelingskamers op hoge temperatuur

• Kernprocessen: Diamantdraadzaagsnede, CNC precisiecarving, dubbelzijdige polijsting, braamvrije randafwerking, precisieperforatie

Oorspronkelijke pijnpunten van de klant

1. Onvoldoende thermische afscherming met transparant kwarts

De klant gebruikte voorheen heldere transparante kwartsplaten als stralingsschilden in hun PECVD-buisovens. Transparant kwarts laat aanzienlijke infraroodtransmissie toe, wat resulteert in overmatige warmte die de buitenwanden van de oven bereikt. Dit veroorzaakte versnelde veroudering van perifere O-ringen, sensoren en waterkoelleidingen, waardoor onderhoudsonderbrekingen elke 4-6 weken nodig waren - wat de kosten van stilstand aanzienlijk verhoogde.

2. Gevoegde structuur leidend tot warmtelekkage en mechanische storing

De vorige leverancier kon alleen opaak kwartsplaten van klein formaat produceren (maximaal 300x200 mm), waardoor meerdere stukken aan elkaar gevoegd moesten worden voor grote ovenafschermingsgebieden. Bij bedrijfstemperaturen rond 400°C bereikte warmtestralingslekkage door voegopeningen onacceptabele niveaus. Bovendien veroorzaakte inconsistente thermische uitzetting tussen de gevoegde secties het losraken van de bevestigingen en de verplaatsing van de platen, waardoor de afschermingseffectiviteit werd aangetast en soms plaatbreuk optrad.

3. Onvoldoende perforatienauwkeurigheid veroorzaakt installatieproblemen

Elke afschermingsplaat vereiste meerdere positioneringsgaten en luchtstroomkanalen. De conventionele boormethoden van de vorige leverancier produceerden afwijkingen in de gatpositie van meer dan ±0,1 mm, met ruwe gatwanden die gevoelig waren voor chippen. Dit dwong de klant om elke zending handmatig na te bewerken - een tijdrovend proces dat ongeveer 30 minuten per plaat in beslag nam - wat de assemblageplanning van de oven aanzienlijk vertraagde.

Onze gerichte oplossingen & voordelen

1. Premium opaak kwarts materiaal met superieure thermische reflectie

We selecteerden hoogzuivere opaak kwarts blanks met uniform verdeelde microbellen (diameter 10-100 µm, gehalte ≥ 20%), wat resulteerde in een infrarood reflectiviteit ≥ 85% over het golflengtebereik van 2,5-16 µm. Een thermische geleidbaarheid van slechts 1,4 W/m·°C presteert aanzienlijk beter dan transparant kwarts (1,6-1,8 W/m·°C), waardoor stralingswarmteoverdracht naar de buitenwand van de oven effectief wordt geblokkeerd. De inherent lage thermische uitzettingscoëfficiënt van het materiaal (5,4x10⁻⁷/°C) zorgt voor een uitstekende weerstand tegen thermische schokken, waardoor breuk of delaminatie tijdens herhaalde thermische cycli wordt voorkomen.

2. Grote eenstuksvorming elimineert voegopeningen

Door gebruik te maken van onze grootschalige CNC-bewerkingscentra kunnen we eenstuksvormige opaak kwartsplaten tot 800x600 mm produceren, waardoor voegopeningen en de bijbehorende warmtelekkageproblemen volledig worden geëlimineerd. Voor de verschillende ovenmodellen van de klant bieden we een volledige reeks eenstukslossingen, variërend van 200x200 mm tot 650x450 mm, wat een naadloze integratie met bestaande apparatuurontwerpen garandeert.

3. Precisieperforatie zorgt voor nauwkeurige installatie

Door gebruik te maken van CNC-boorcentra uitgerust met diamantgecoate boren, bereiken we consequent:

• Tolerantie van de gatdiameter: ±0,02 mm

• Nauwkeurigheid van de gatpositie: ±0,03 mm

• Ruwheid van de gatwand na polijsten: Ra ≤ 0,4 µm

• Braamvrije en splintervrije gatranden

Deze precisie elimineert de noodzaak van handmatige nabewerking, waardoor directe installatie na ontvangst mogelijk is.

Samenwerkingsresultaten & feedback van de klant

1. Aanzienlijke verbetering van de thermische afscherming

Na drie maanden continue werking in PECVD-buisovens bereikten de opaak kwarts geperforeerde platen een temperatuurverlaging van ongeveer 45°C aan het oppervlak van de buitenwand van de oven in vergelijking met de vorige transparante kwartsoplossing. De levensduur van perifere componenten (O-ringen, sensoren, koelleidingen) werd verlengd van 4-6 weken tot meer dan 6 maanden, waardoor de onderhoudsfrequentie met 75% werd verminderd.

2. Assemblage-efficiëntie drastisch verbeterd

Het eenstuksvormige ontwerp elimineerde de voegprocedures, terwijl de zeer nauwkeurige gatpositionering plug-and-play installatie mogelijk maakte. De assemblage tijd per oveneenheid werd verminderd van ongeveer 2 uur tot 45 minuten - een reductie van 62% - waardoor de klant de productieopvoerschema's kon versnellen.

3. Levensduur van het product overtrof de verwachtingen

Onder continue bedrijfsomstandigheden van 400°C hebben de eerste batch van 800 stuks meer dan 12 maanden dienst gedaan zonder breuk, vervorming of oppervlakte delaminatie - wat een levensduur oplevert die vier keer langer is dan die van de producten van de vorige leverancier.
